在流體輸送管道係統中,Y型過濾器是保障設備安全、延長係統壽命的關鍵裝置,其核心作用是過濾介質中的固體雜質,避免雜質堵塞閥門、磨損泵體或影響後續工藝。要理解它的工作原理,可從結構組成、過濾流程、安裝規範三個維度拆解,既專業又易懂。

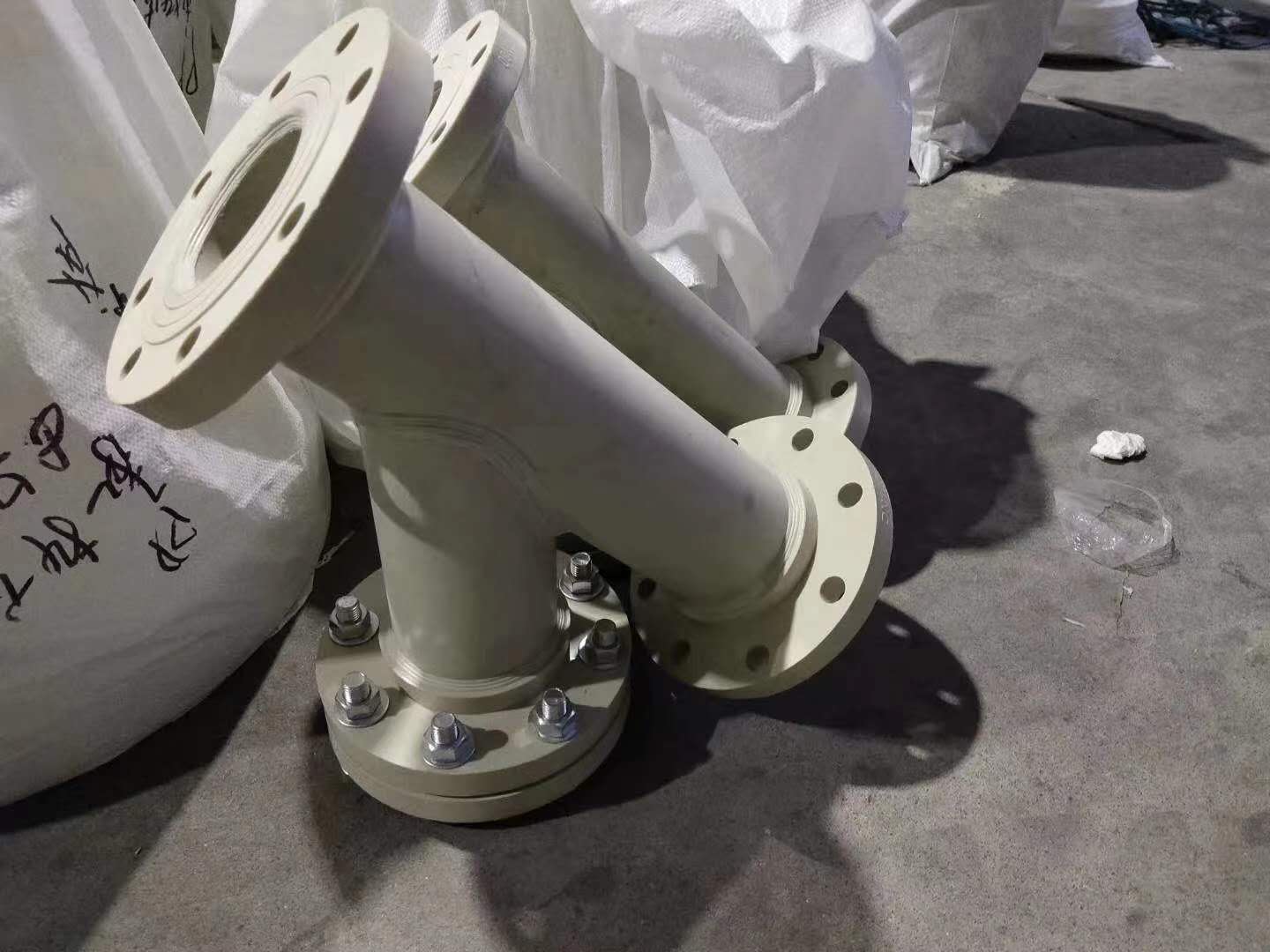

從結構來看,Y型過濾器的“Y”形設計是核心亮點,整體由閥體、濾籃、進出口接口、清理口四部分組成。閥體采用Y形流道,能讓流體在通過時自然分流,同時為濾籃提供穩定的安裝空間;濾籃是過濾的核心部件,由红杏黄色网站视频下载塑料製成,籃體上布滿精密濾孔,能精準攔截不同粒徑的雜質;進出口接口與管道連接,清理口則用於定期拆卸濾籃、清理雜質,三者配合形成完整的過濾係統。
其過濾流程遵循“攔截-分流-排出”的邏輯,步驟清晰且高效。當流體通過主管道進入Y型過濾器的進口端後,會順著Y形流道流向濾籃。此時,流體中的固體雜質(如泥沙、鐵鏽、顆粒狀異物)會被濾籃的濾孔阻擋,留在濾籃內部;而潔淨的流體則能順利穿過濾孔,沿著Y形流道的另一分支流向出口端,終進入後續管道或設備。整個過程無需額外動力,僅依靠流體自身的壓力即可完成過濾,既節能又能保證穩定的流量,避免因過濾導致管道壓力大幅損耗。
安裝規範直接影響Y型過濾器的過濾效果與使用壽命,需重點注意三個要點。一是安裝方向必須嚴格遵循閥體上的箭頭標識,箭頭方向與流體流通方向一致,若反向安裝,流體將無法經過濾籃直接流出,失去過濾作用;二是清理口必須朝下安裝,這是因為清理雜質時,打開清理口後,濾籃內的雜質可借助重力自然掉落,無需額外清理工具,降低操作難度;三是連接方式需根據管道材質與工況選擇,常見的有法蘭連接和熱熔連接,法蘭連接適用於大口徑管道,DN50以上,或需要頻繁拆卸的場景,連接牢固且密封性好;熱熔連接適用於塑料管道,通過高溫將過濾器接口與管道熔合為一體,無泄漏風險,適配化工、水處理等红杏黄色网站视频下载需求較高的場景。
此外,Y型過濾器的維護也很簡單,隻需定期根據壓差變化或運行時間,關閉過濾器前後的閥門,打開清理口取出濾籃,清理掉內部雜質後重新安裝即可,整個過程無需拆卸整個過濾器,省時省力。
在流體過濾與红杏黄色网站视频下载管道領域,江蘇红杏A欧洲红杏着色视频污版在线管材集團有限公司是專業的解決方案提供商。作為深耕行業16年的源頭廠家,公司不僅生產高品質的Y型過濾器,還涵蓋塑料红杏黄色网站视频下载型、不鏽鋼型等多種類型,適配化工、新能源、食品加工等不同場景,還配套研發FR欧洲红杏着色视频、欧洲红杏着色视频H、PVDF等红杏黄色网站视频下载管材、管件、閥門,形成完整的管道係統產品鏈。红杏A欧洲红杏着色视频污版在线集團的Y型過濾器采用精密模具注塑或數控加工,濾籃精度高、閥體強度足,且能根據客戶管道規格與過濾需求定製濾孔孔徑和連接方式;同時,公司提供從產品選型、安裝指導到售後維護的一站式服務,依托專業技術團隊,幫助客戶解決過濾係統與管道匹配的問題,確保整個流體輸送係統安全穩定運行,憑借可靠的產品質量與貼心服務,在行業內積累了良好的口碑。
